スーパーガン
AirgunをSUPERGUNに置き換えよう！

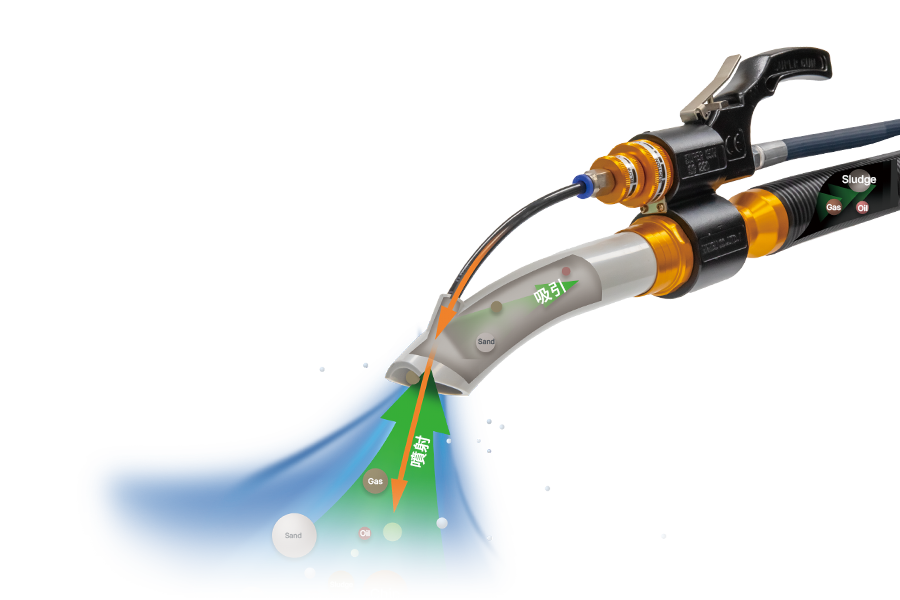

吸い込み、噴射、吸入と噴射が同時に可能な多機能Airgun
SUPERGUNは多機能エアガンで気体、液体、固体などを吸入、噴射、吸入と噴射が同時になる3つの機能とノブを介した強弱調節が可能だ。使用目的に応じて吸入口の形状を変更および回転が可能で、一般掃除機では不可能な深溝、隙間、手の届かない場所、隅々などの異物を容易に移送、集塵、除去が可能で、特に瞬発力に優れ自動化システムの適用にも最適な効果を発揮する。
SUPERGUNは圧縮空気を動力源として使用するため、長時間使用しても熱発生がないため、器具の半永久的な寿命とともに爆発事故の危険性を予防することができる。
SUPERGUNは、使いやすさと安全性、経済性を考慮して開発された環境改善に不可欠な多機能エアガンです。
機能性
- 3つの機能選択（吸入、噴射、吸入+噴射）
- それぞれのKnobによる強弱調節（吸入、噴射）
- 移送及び集塵（固体、液体、気体）
- 吸入口は使用用途に合わせて交換及び回転
安全性
- 圧縮空気が動力源として使用するため、長時間使用しても熱発生がない
- 電気を使用せず感電の危険がない
- 回転体がないため爆発の危険性がない
経済性
- 半永久的な製品で維持費が安い
- 容器は必須ではなくオプションであり、代替容器が利用可能です
利便性
- シンプルな構造で使いやすい
- 小さくて軽くて移動が便利
機能に応じた形状とModel
-

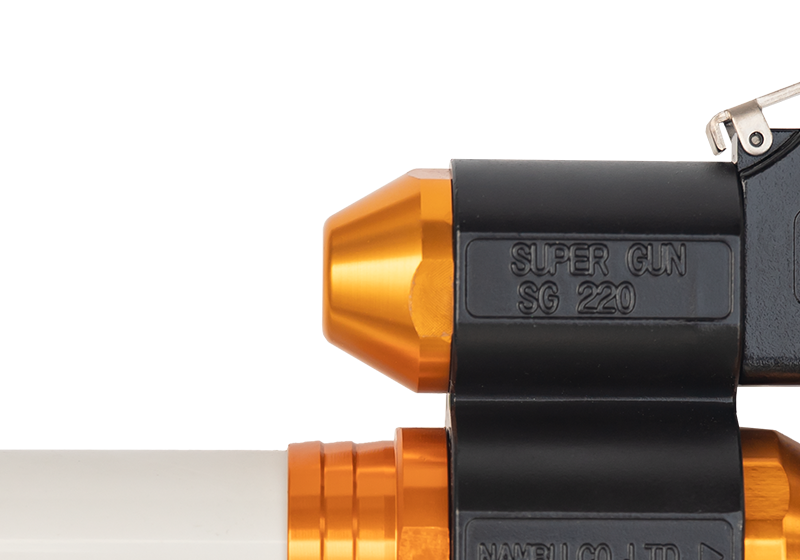

SG220 / SG100
吸入/噴射/吸入と噴射から選択
-
SG221 / SG101
吸入専用
-
SG222 / SG102
常時吸入 / 選択的噴射
-
SG103 / SG223
吸入 / 増幅噴射 / 方向転換
ROTARY GUN (SG103 / SG223)
- 増幅噴射、吸入のいずれかの機能を選択し、好きな方向に回転して使用
- 一定の締付力で固定性が良い
- ユーザー姿勢の切り替えが不要
- 吸入使用時、反対方向にHose及び容器を付着して集塵、移送
- SG10X、SG22Xより真空度は約20%増加
分離型集塵容器(T20、CT20)
- 油使用器(ø285~ø315mm、高さ360~380mm)が使用可能である。
- 代替容器の使い捨てバッグ（PE、ビニール、紙）使用可能である。
- 用途によってFilter交換が可能だ。
(一般用 : Standard type / 湿式粉塵用 : Cyclone type) - 容器の取り外しが簡単で中身が空けやすい。
- 重さ : 20kg
- 大きさ, サイズ, …大.(W×L×H): 500×500×800
Modelによる機能
|
きのう Model
|
吸入 | 噴射 | 吸入+噴射 | 吸入+イオン噴射 | 増幅噴射 | 方向転換 | Mounting | 備考欄 |
|---|---|---|---|---|---|---|---|---|
| SG100 / SG220 | ● | ● | ● | |||||
| SG100M / SG220M | ● | ● | ● | ● | 自動化システム | |||
| SG101 / SG201 | ● | |||||||
| SG102 / SG202 | ● | ● | ||||||
| SG102G / SG222 | ● | ● | 静電気除去 | |||||
| SG102MG / SG222MG | ● | ● | ● | 静電気除去, 自動化システム | ||||
| SG103 / SG223 | ● | ● | ● | 狭小空間, 方向転換 | ||||
| SG221F | ● | 床専用 | ||||||

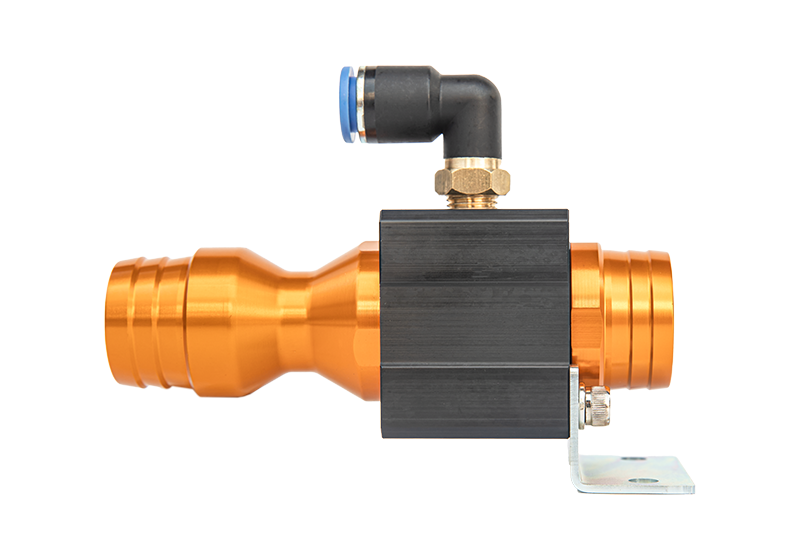

| SD Series | ● | ● | 自動化システム |
使用例
-

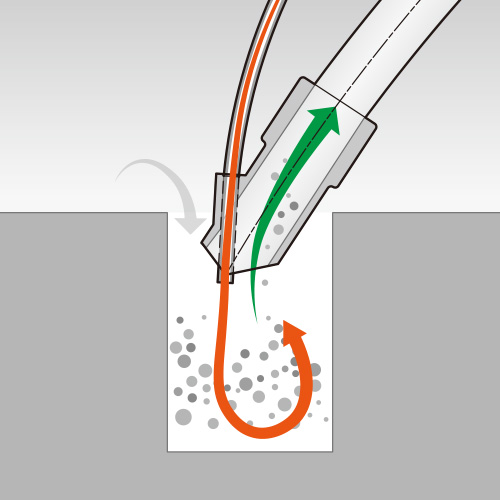

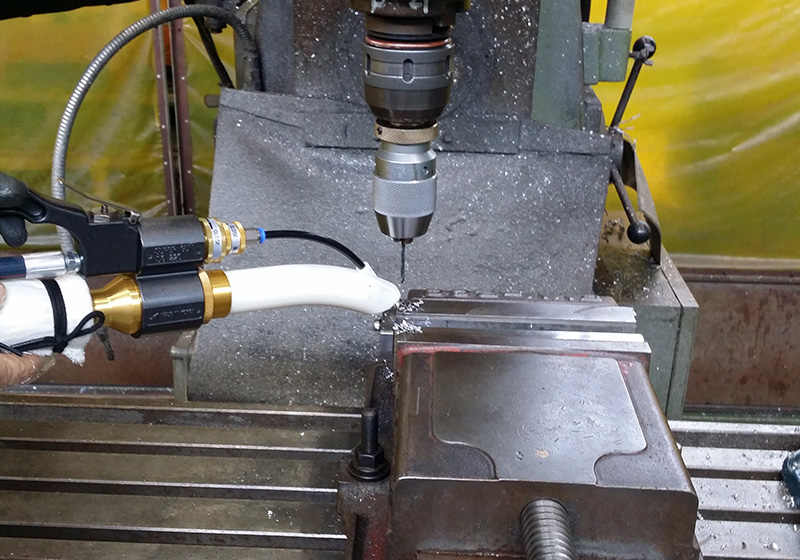

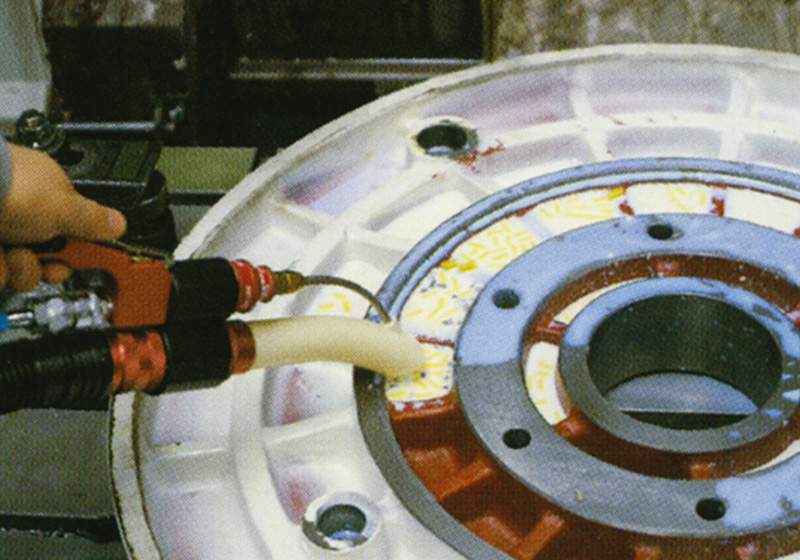

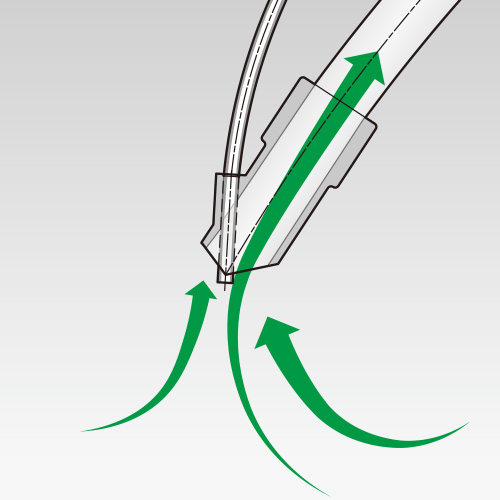

深穴噴射+吸入
-

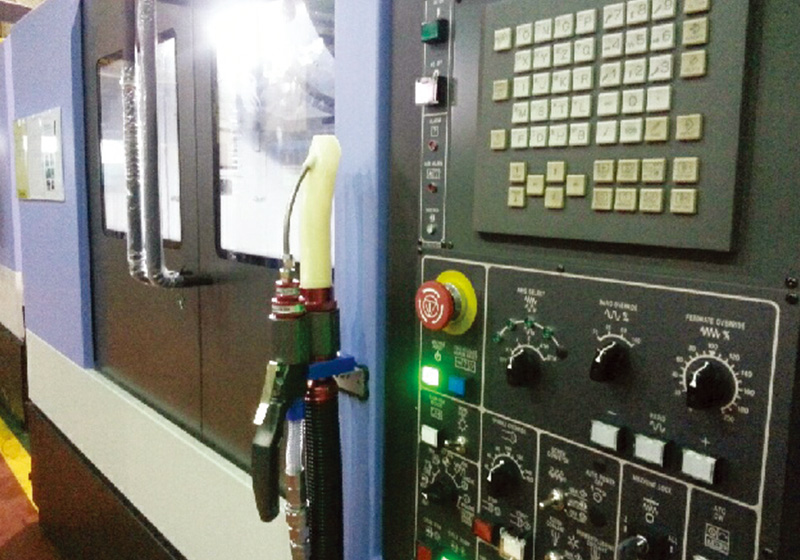

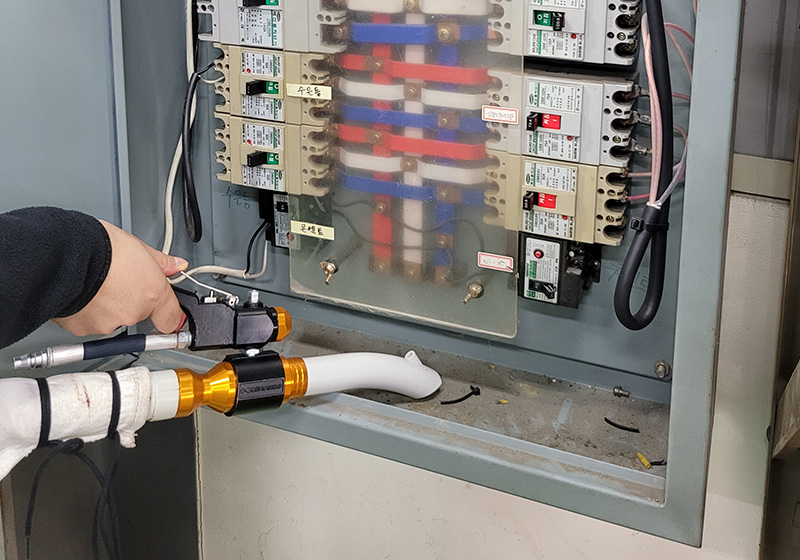

吸入
-

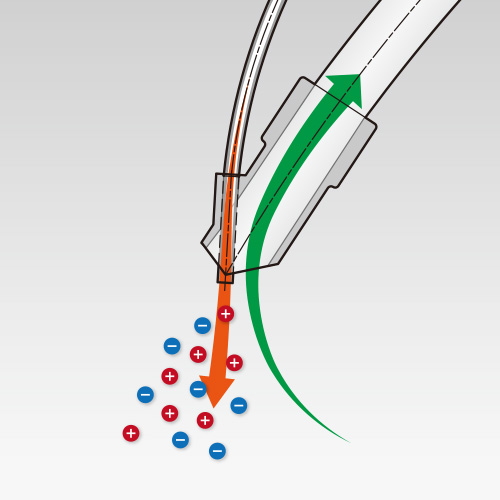

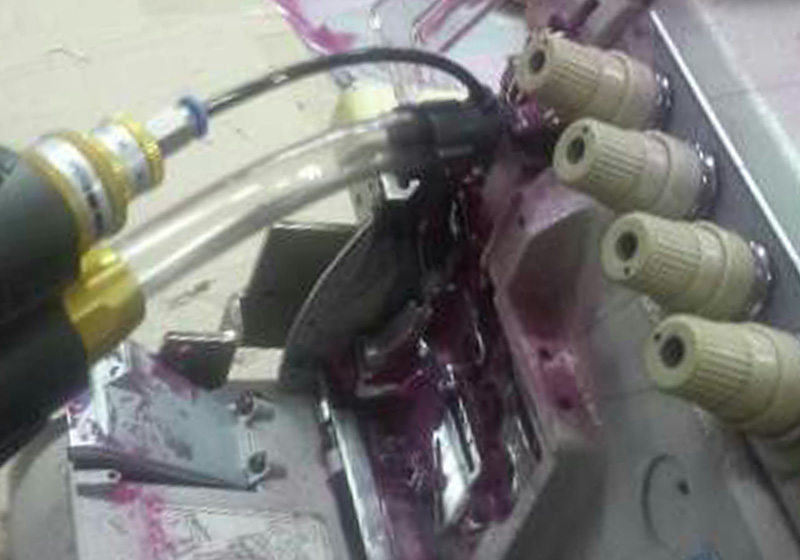

吸入 + イオン噴射
-

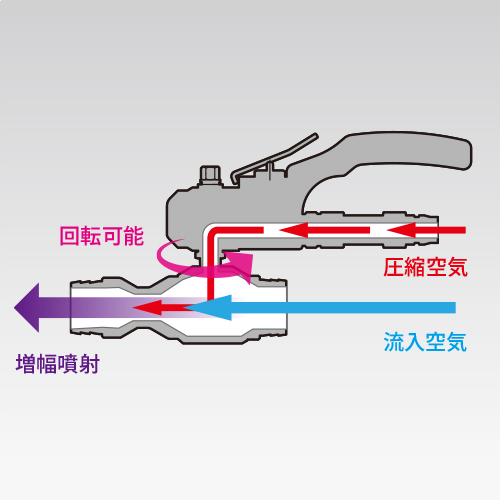

増幅噴射(方向転換)
適用分野

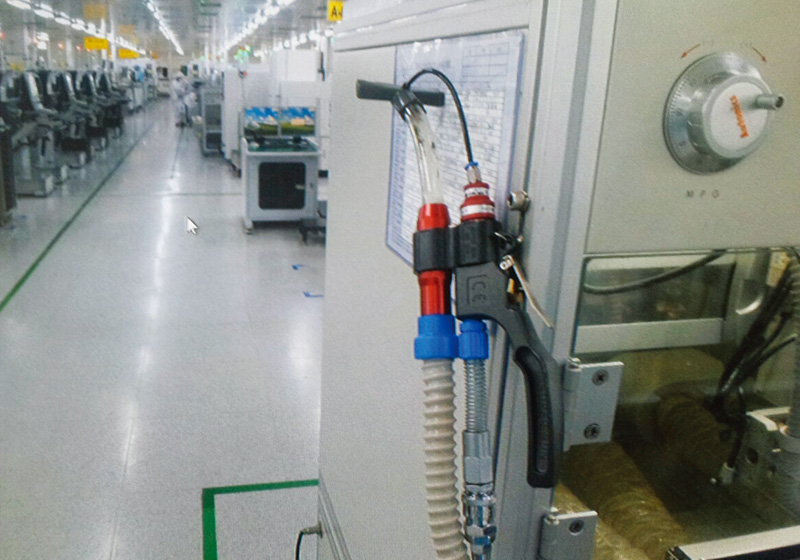

- Cleaning room(電子、半導体、研究所など)

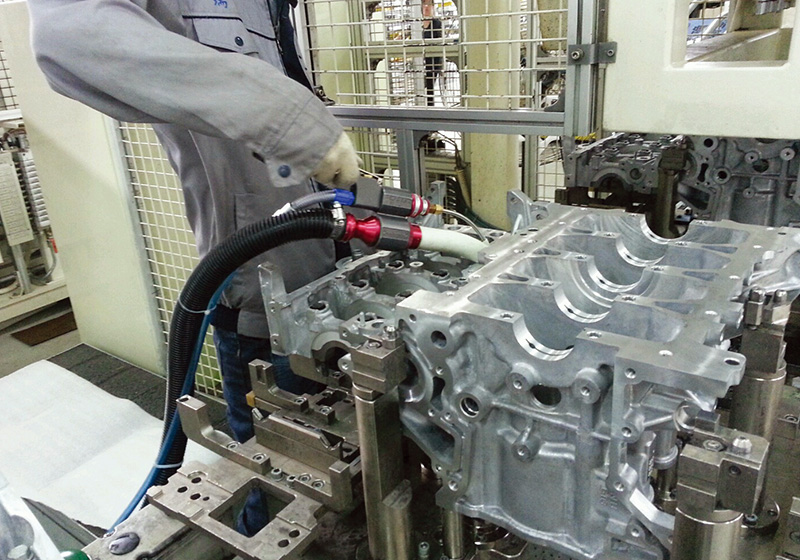

- 加工及び組立現場(造船、航空、電気及び電子、製鉄製鋼など)
- 自動化システム
- 深い穴などのChipや残水除去
- 微細な異物が製品に影響を与える分野(0.3μmを99.97%まで除去)
- Oilmist及びGas爆発の危険性がある場所(防爆型)
- 塗装前処理、半導体、Coating、Plastic、電子製品組立など静電気が発生する分野
-
-
-
-
-
-
-
-

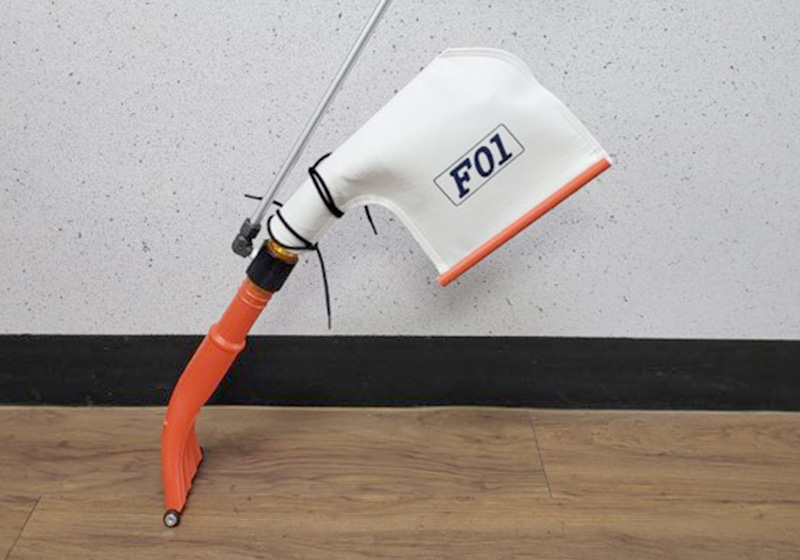

SG221F（床専用）
使用条件
圧縮機の仕様
| Model | SG10x Series | SG22x Series |
|---|---|---|
| 出力 | 5.5kW (7.5hp)以上 | 7.5kW (10hp)以上 |
| 使用圧力 | 4kgf/cm2 (57psi)以上 | 4kgf/cm2 (57psi)以上 |
| 空気の生産量 | 934ℓ/min以上 | 1,272ℓ/min以上 |
| エアホース | ø8以上 | ø12以上 |
| タンク容量 | 150ℓ以上 | 150ℓ以上 |
真空度および空気消費量
|
使用圧力 Model
|
4kgf/cm2 | 5kgf/cm2 | ||
|---|---|---|---|---|
| 57psi | 71psi | |||
| SG10x Series* | 真空度 | mmHg | 250 | 290 |
| mmAq | 3,400 | 3,944 | ||
| 空気消費量 | ℓ/min | 430 | 520 | |
| SCFM | 15 | 19 | ||
| SG22x Series** | 真空度 | mmHg | 110 | 140 |
| mmAq | 1,496 | 1,904 | ||
| 空気消費量 | ℓ/min | 570 | 720 | |
| SCFM | 21 | 26 | ||
| SD360 | 真空度 | mmHg | 70 | 90 |
| mmAq | 951 | 1,223 | ||
| 空気消費量 | ℓ/min | 1,250 | 1,500 | |
| SCFM | 45 | 54 | ||
* SD100真空度はSG100より約20%増加
** SD220真空度はSG220より約20%増加
SUPERGUN構成図
ㆍSpecifications, dimensions, etc. listed may be subject to change without prior notice for product improvement.
